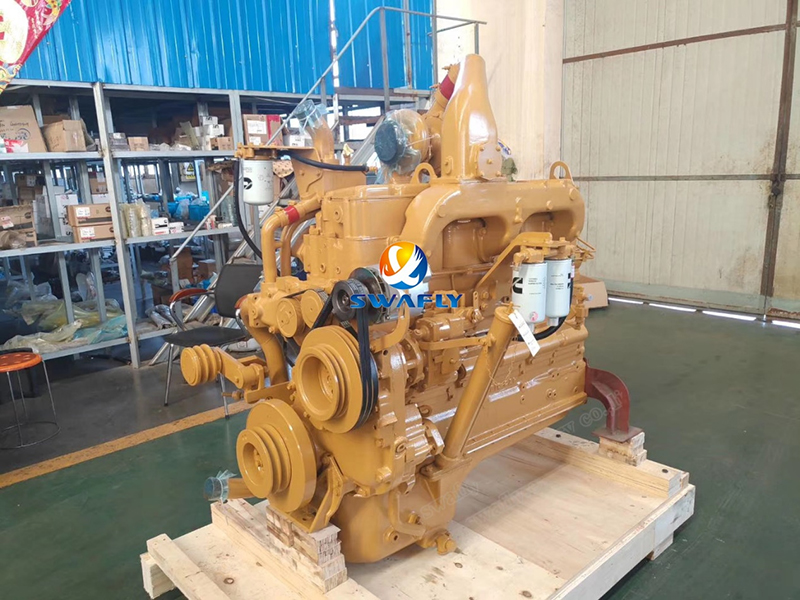

Praktický sprievodca montážou motora Cummins NT855

TheMotor Cummins NT855získala svoju povesť spoľahlivosti a výkonu vďaka precíznemu inžinierstvu a starostlivej montáži. Správny proces montáže je to, čo oživuje tohto silného koňa. Poďme si prejsť kľúčové kroky, ktoré premenia precízne spracované komponenty na plne funkčný motor.

Budovanie základov: Montáž bloku valcov

Predstavte si blok valcov ako chrbticu motora. Každý ďalší komponent sa spolieha na svoju štrukturálnu integritu.

· Počiatočná kontrola: Pred čímkoľvek iným starostlivo skontrolujte čistotu všetkých olejových kanálov. Akékoľvek úlomky, ktoré za nimi zostanú, môžu neskôr spôsobiť vážne škody. Tiež skontrolujte, či sú všetky zástrčky jadra správne usadené.

·Inštalácia zástrčky: Rôzne veľké potrubné zátky vyžadujú špecifické hodnoty krútiaceho momentu:

· Kľúčový bod: Nikdy nepoužívajte teflónovú pásku na zástrčky vedúce do hlavných alebo pomocných olejových kanálov - použite namiesto toho tmel. Na zátky pohárov naneste dostatočné množstvo tmelu Loctite.

Jadro veci: Kľukový hriadeľ a hlavné ložiská

Tu sa presnosť stáva kritickou. Kľukový hriadeľ premieňa pohyb piestu na rotačnú silu a jeho ložiská musia byť dokonalé.

· Príprava: O čistote sa nedá vyjednávať. Dôkladne utrite otvory hlavného ložiska a uistite sa, že skrutky sú čisté a suché. Pamätajte: horné škrupiny majú otvory na olej, spodné nie. Motory série N používajú tri rôzne typy ložísk v siedmich polohách.

·Proces montáže:Pred montážou zľahka naolejujte horné ložiskové panvy. Pri manipulácii so 7. hlavným ložiskom nezabudnite na vodiaci krúžok. Nainštalujte prítlačné podložky tak, aby strana s drážkami smerovala ku kľukovému hriadeľu. Naneste čistý olej na čapy a spodné plášte, potom opatrne umiestnite uzávery ložísk podľa ich očíslovaných miest.

· Sekvencia krútiaceho momentu:Postupujte podľa tohto viackrokového procesu:

1. Utiahnite na 85 ft.lb (115 N.m)

2. Posun na 250-260 ft.lb (339-352,5 N.m)

3. Úplne uvoľnite, aby ste uvoľnili napätie

4. Utiahnite na 85 ft.lb (115 N.m)

5. Konečný krútiaci moment: 250-260 ft.lb (339-352,5 N.m)

· Kontrola vôle: Nová koncová vôľa kľukového hriadeľa by mala merať 0,007-0,018 palca (0,18-0,48 mm). Pre použité kľukové hriadele nepresahujte 0,022 palca (0,56 mm).

Utesnenie komôr: Inštalácia vložky valca

Správna inštalácia vložky zaisťuje integritu kompresie a účinnosť chladenia.

· Kontrola:Skontrolujte akékoľvek ostré hrany vo vývrtoch vložky, ktoré by mohli poškodiť O-krúžky. Povrchy musia byť čisté a bez oleja.

· Umiestnenie tesnenia:Nainštalujte obdĺžnikový krúžok do hornej drážky (skosením nadol), čierny O-krúžok do stredu a červený O-krúžok do spodnej drážky. Dôležité: O-krúžky namažte iba tesne pred inštaláciou a montáž dokončite do 15 minút po naolejovaní.

· Kritické merania:Po nanesení tmelu máte 5 minút na inštaláciu vložiek. Skontrolujte vyčnievanie vložky (0,003-0,006 palca) a neguľatosť otvoru (max. 0,003 palca v oblasti pohybu piesta).

Konverzia výkonu: Zostava piestu a tyče

Tu sa lineárny pohyb stáva rotáciou – podstatou chodu motora.

· Inštalácia prsteňa:Značky „TOP“ smerujú nahor. Najskôr nainštalujte olejový krúžok, pričom dávajte pozor, aby ste krúžky príliš nenatiahli. Správne rozložte všetky medzery medzi krúžkami.

· Manželstvo piestnice: Piesty zohrejte na 210 °C (98,9 °F) po dobu 15 minút, aby bolo možné nainštalovať kolíky. Na kolíky nikdy netlačte kladivom – ak sa piest ochladí pod 70 °C (21 °F), budete musieť reštartovať proces zahrievania.

· Tipy na inštaláciu:Správne zarovnajte ložiskové jazýčky a zabezpečte, aby sa olejové otvory zhodovali. Pred inštaláciou všetko výdatne namažte. Opatrne použite kruhový kompresor a vodiace tyče na kľukový hriadeľ.

· Krútiaci moment skrutky tyče:

1. 70-75 in.lb (95-102 N.m)

2. 140-150 palcov (190-203 N.m)

3. Úplne uvoľnite

4. 70-75 in.lb (95-102 N.m)

5. Finále: 140 – 150 palcov (190 – 203 N.m)

Časovanie ventilov: Inštalácia vačkového hriadeľa

Presnosť tu určuje, ako dobre motor dýcha.

· Kontrola:Skontrolujte opotrebovanie alebo poškodenie vačkového hriadeľa a puzdier.

· Zarovnanie kľúčov:Excentrické klávesy sú špecifické pre motor – nezamieňajte si ich. Nainštalujte prítlačnú dosku tak, aby olejová drážka smerovala k ozubenému kolesu.

· Časové značky:Dokonale zarovnajte značky "0" na ozubených kolesách vačkového hriadeľa a kľukového hriadeľa.

· Povolenia:N-motory používajú podložky na nastavenie koncovej vôle; K-motory majú prednastavené prítlačné dosky.

Nosné systémy: Dokončenie montáže

Zvyšné komponenty spájajú všetko do kompletného motora:

· Kryt prevodovky:Skontrolujte puzdrá a tesnenia. Utiahnite 24 skrutiek na 45-55 ft.lb (61-74 N.m)

· Zadné tesnenie:Vyhnite sa mazaniu samotného tesnenia. Utiahnite 8 skrutiek na 30-35 ft.lb (41-47 N.m)

· Olejová vaňa:Celkom 36 skrutiek s rôznymi typmi závitov. Krútiaci moment: 35-40 ft.lb (47-54 N.m)

· Vodné čerpadlo:6 skrutiek (2 dlhé, 4 krátke) pri 30-35 ft.lb (41-47 N.m)

· Olejové čerpadlo:Pred montážou namažte O-krúžok. 5 skrutiek pri 35-45 ft.lb (47-61 N.m)

Konečná integrácia: hlavné komponenty

· Pohon príslušenstva:Vopred kalibrujte PT čerpadlo. Striedavé časovanie prevodov, aby sa zabránilo konkurencii vzduchu medzi kompresorom a motorom.

· Tlmič vibrácií:Skontrolujte tesnosť zahriatím na 75 °C. Krížovo utiahnite šesť 7/8-palcových skrutiek na 175-205 ft.lb (190-217 N.m)

· Hlavy valcov:Tlaková skúška pred inštaláciou. Dodržujte trojstupňovú postupnosť krútiaceho momentu:

1. 27-34 N.m

2. 80-100 ft.lb (108-136 N.m)

3. Finále: 265 – 305 ft.lb (359 – 413,5 N.m)

Jemné ladenie: Načasovanie vstrekovania

Správne načasovanie zaisťuje efektívne spaľovanie:

· Nastavte číselníkové ukazovatele na piest a vstrekovacie tyče

· Postupujte podľa viacstupňového postupu otáčania, aby ste zohľadnili vôľu ozubených kolies

· Záverečné overenie v BDC potvrdí správne načasovanie

· Pamätajte: N-motory používajú podložky na nastavenie rozvodov, zatiaľ čo motory série K používajú rôzne excentrické kľúče

Správne vykonanie každého z týchto krokov – s čistými komponentmi, správnym mazaním, správnymi krútiacimi momentmi a presným zarovnaním – je to, čo robí NT855 napĺňaním svojej legendárnej povesti pre odolnosť a výkon.
